MikroTik: налаштування WireGuard та підключення Linux peers
0 (0)

Автор |  17/02/2026
0 коментарів
Click to rate this post!
[Total: 0 Average: 0]

Ще одна з (багатьох) приємних можливостей MikroTik – вбудована підтримка WireGuard (хоча вона є навіть на дешевому TP-Link Archer).

В моєму сетапі MikroTik RB4011 грає роль такого собі “VPN Hub” – всі клієнти підключаються до нього і об’єднуються в єдину мережу, і роль VPN трохи перебільшена тут дійсно важлива – бо це такий собі gateway, через які всі хости комунікують один з одним, і саме через VPN-тунелі з NAS мій скрипт для створення бекапів (про автоматизацію бекапів буде окремим великим постом, вже є в чернетках) підключається до всіх хостів, аби запустити rsync і стягнути до себе дані.

Крім того, Syncthing теж працює виключно в межах внутрішніх мереж і синхронізує дані між FreeBSD/NAS, ноутбуках з Arch Linux та мобільним телефоном – див. FreeBSD: Home NAS, part 12: синхронізація даних з Syncthing.

Власне сьогодні – налаштування WireGuard на самому MikroTik та на Debian (сервер rtfm.co.ua).

На Arch Linux (домашній ноутбук) все аналогічно до Debian, а для телефона є офіційний клієнт WireGuard, і там все в принципі схоже.

Див. також перший пост по MikroTik – MikroTik: перше знайомство та Getting Started, і далі буде ще, мабуть, ціла серія – вже пачка чернеток є.

Що будемо робити:

  • на MikroTik створимо інтерфейс для WireGuard, назначимо йому IP
  • налаштуємо MikroTik Firewall для трафіку між всіма хостами
  • налаштуємо роути – додамо в домашню мережу
  • створимо WireGuard ключі, додамо WireGuard Peer на MikroTik

Хоча пост вийшов довгий – але насправді все доволі просто.

Головне не плутати приватні і публічні ключі в конфігах – в мене на початку з цим було трохи складностей.

Архітектура мереж і хостів

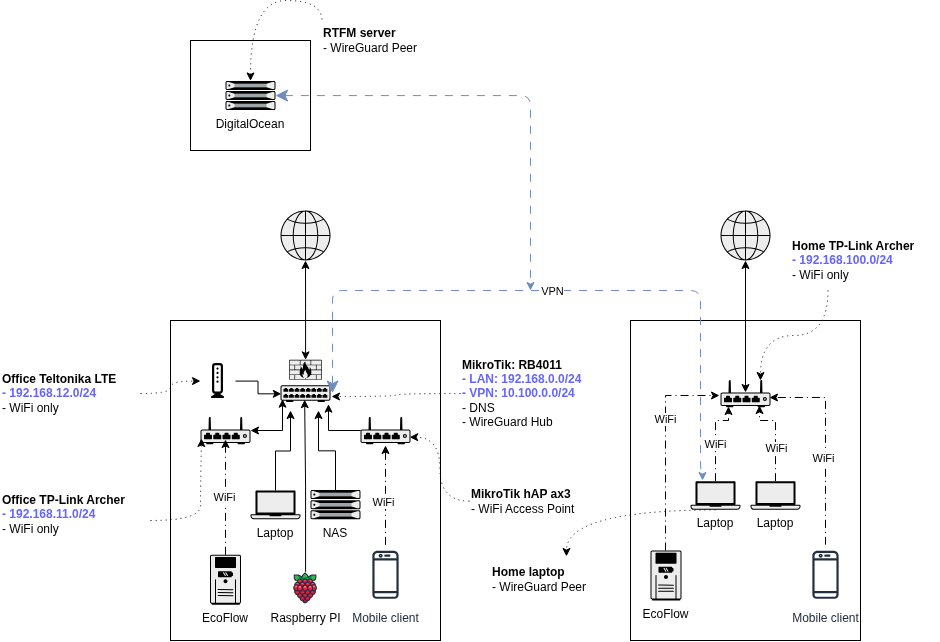

Схематично вся мережа виглядає так:

Тут:

  • 192.168.0.0/24: мережа офісу, основні хости тут:
    • 192.168.0.1: MikroTik RB4011 – основний роутер
    • 192.168.0.2: FreeBSD з NAS
    • 192.168.0.3: робочий ноутбук з Arch Linux
  • 192.168.100.0/24: домашня мережа
    • 192.168.100.100: домашній ноутбук
  • 10.100.0.0/24: WireGuard VPN
    • 10.100.0.1: MikroTik RB4011
    • 10.100.0.3: домашній ноутбук з Arch Linux
    • 10.100.0.10: сервер rtfm.co.ua в DigitalOcean з Debian Linux

Адресацію буду перероблювати, але поки що так.

Конфігурація WireGuard MikroTik

Офіційна документація – WireGuard.

Отже, мережа VPN 10.100.0.0/24, адреса самого MikroTik в ній – 10.100.0.1.

Додаємо інтерфейс, на якому буде працювати WireGuard – задаємо ім’я, порт, задаємо MTU:

/interface wireguard add name=wg0 listen-port=51820 mtu=1420

(місцями вже без скріншотів, бо робив давненько)

MTU задаємо 1420 – бо дефолтний MTU в Ethernet 1500 байт, а WireGuard додає свої заголовки:

  • IP header: 20 байтів (IPv4) – задається операційною системою роутера
  • UDP header: 8 байтів – аналогічно, роутер
  • WireGuard header: 32 байти – задається WireGuard, де вказується тип повідомлення, індекс піра, аутентифікація

Разом під headers 60 байт: 20 (IP) + 8 (UDP) + 32 (WireGuard), що залишає нам 1440 байт для корисних даних (payload), і ще -20 “запас”.

Див. Header / MTU sizes for Wireguard та мій пост TCP/IP: моделі OSI та TCP/IP, TCP-пакети, Linux sockets і порти.

Перевіряємо:

/interface wireguard print detail where name=wg0

Задаємо адресу інтерфейсу:

/ip address add address=10.100.0.1/24 interface=wg0 comment=wg-hub

Перевіряємо:

/ip address print where interface=wg0

Конфігурація MikroTik Firewall

Нам треба додати дозволи на доступ з інтернету до самого WireGuard на MikroTik, а потім налаштувати доступи між мережами.

Детальніше про фаєрвол на MikroTik теж напишу окремо, теж є в чернетках.

Доступ з інтернету до WireGuard

Включаємо доступ з будь-якого хосту, правило в chain=input:

/ip firewall filter add chain=input protocol=udp dst-port=51820 action=accept comment="allow wireguard"

Або, краще, створюємо список дозволених адрес:

/ip firewall address-list add list=wg-allowed address=46.101.201.123 comment=setevoy-rtfm
/ip firewall address-list add list=wg-allowed address=178.***.236 comment=setevoy-home
/ip firewall address-list add list=wg-allowed address=64.***.***.83 comment=kyiv-work-office

Момент з адресами для дроплетів в DigitalOcean: в мене підключений Reserved IP 67.207.75.157, який використовується на DNS – але для WireGuard використовуємо саме “дефолтний” Public IP від DigitalOcean – 46.101.201.123:

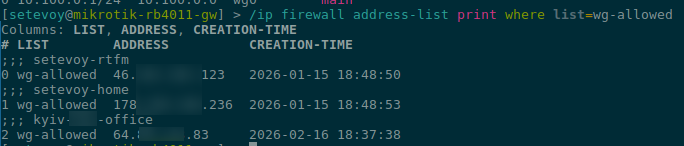

Перевіряємо наш новий address-list:

/ip firewall address-list print where list=wg-allowed

Тепер створюємо правило з цим списком в chain=input:

/ip firewall filter add chain=input protocol=udp dst-port=51820 src-address-list=wg-allowed action=accept comment="allow wireguard from whitelist" place-before=0

Перевіряємо:

/ip firewall filter print where src-address-list~"wg-allowed"

Доступ між внутрішніми мережами

Налаштовуємо доступ між мережами – додаємо правила в chain=forward.

Дозволяємо доступ з мережі VPN 10.100.0.0/24 в локальну мережу офісу 192.168.0.0/24:

/ip firewall filter add chain=forward src-address=10.100.0.0/24 dst-address=192.168.0.0/24 action=accept comment="wg to lan"

І обратно – з офісної мережі в мережу VPN:

/ip firewall filter add chain=forward src-address=192.168.0.0/24 dst-address=10.100.0.0/24 action=accept comment="lan to wg"

Далі – доступ з VPN до домашньої мережі 192.168.100.0/24:

/ip firewall filter add chain=forward src-address=10.100.0.0/24 dst-address=192.168.100.0/24 action=accept comment="wg to home"

І обратно, з дому в мережу VPN:

/ip firewall filter add chain=forward src-address=192.168.100.0/24 dst-address=10.100.0.0/24 action=accept comment="home to wg"

Аналогічно – доступ вже між офісною 192.168.0.0/24  домашньою 192.168.100.0/24.

З офісу в домашню:

/ip firewall filter add chain=forward src-address=192.168.0.0/24 dst-address=192.168.100.0/24 action=accept comment="office to home"

І обратно:

/ip firewall filter add chain=forward src-address=192.168.100.0/24 dst-address=192.168.0.0/24 action=accept comment="home to office"

Перевіряємо:

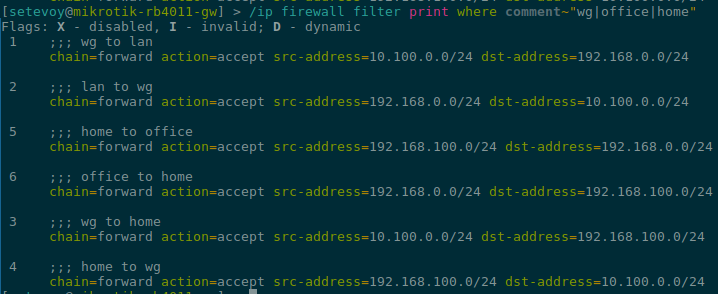

/ip firewall filter print where comment~"wg|office|home"

MikroTik Routes

MikroTik автоматично створює dynamic connected route для мережі WireGuard (10.100.0.0/24) після створення інтерфейсу wg0, і вже має routes для своїх локальних мереж, які безпосередньо підключені до його інтерфейсів (bridge, ether):

/ip route print

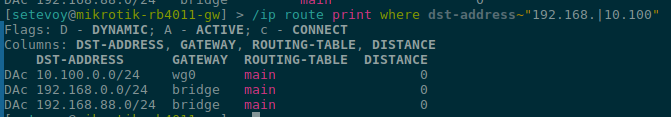

Або виберемо тільки ті, що нам зараз цікаві:

/ip route print where dst-address~"192.168.|10.100"

Тут 10.100.0.0/24 – мережа WireGuard, 192.168.0.0/24 – активна мережа DHCP-серверу на MikroTik, 192.168.88.0/24 – дефолтна мережа DHCP-серверу, зараз не використовується.

Але мережа дома – 192.168.100.0/24, і аби ходити з дому в офіс і навпаки – треба додати ще один роут:

/ip route add dst-address=192.168.100.0/24 gateway=wg0 comment="route to home via wg"

І роути тепер:

Можна переходити до підключення клієнтів.

WireGuard Peer на Linux

Сервер rtfm.co.ua хоститься в DigitalOcean, працює на Debian 12.

Сетап на Arch Linux такий самий, тільки пакет встановлюємо wireguard-tools – pacman -S wireguard-tools.

На Debian встановлюємо пакет wireguard з apt:

root@setevoy-do-2023-09-02:~# apt update && apt install -y wireguard

Переходимо в /etc/wireguard/, створюємо ключі:

root@setevoy-do-2023-09-02:/etc/wireguard# cd /etc/wireguard/

root@setevoy-do-2023-09-02:/etc/wireguard# wg genkey | tee /etc/wireguard/privatekey | wg pubkey > /etc/wireguard/publickey

Тут privatekey будемо використовувати для локального інтерфейсу, а publickey потім додамо на MikroTik WireGuard.

На Debian отримуємо значення приватного ключа:

root@setevoy-do-2023-09-02:/etc/wireguard# cat privatekey
ML+***dmk=

На MikroTik отримуємо public-key:

/interface wireguard print

На Debian створюємо конфіг /etc/wireguard/wg0.conf:

[Interface]
PrivateKey = ML+0***mk=
Address = 10.100.0.10/32

[Peer]
PublicKey = hxz***0o=
Endpoint = 178.***.***.184:51820

AllowedIPs = 10.100.0.0/24,192.168.0.0/24,192.168.100.0/24
PersistentKeepalive = 25

Тут:

  • [Interface]
    • PrivateKey: приватний ключ на самому Debian
    • Address: IP-адреса цього Peer, буде використана для локального інтерфейсу wg0
  • [Peer]
    • PublicKey: публічний ключ з MikroTik
    • Endpoint: зовнішня адреса за якою доступний MikroTik, та порт, на якому WireGuard приймає підключення
    • AllowedIPs: в які мережі може ходити цей peer і для яких будуть створені локальні роути

На Debian отримуємо публічний ключ:

root@setevoy-do-2023-09-02:/etc/wireguard# cat publickey
x+Pr***0TE=

На MikroTik додаємо новий peer:

/interface wireguard peers add interface=wg0 public-key="x+Pr***0TE=" allowed-address=10.100.0.10/32,192.168.0.0/24,192.168.100.0/24 comment=setevoy-rtfm

В allowed-address на MikroTik задаємо дозвіл на доступ в мережі – перевіряється і для src-addr, і для dst-addr.

Власне – на цьому все.

На Linux запускаємо підключення:

root@setevoy-do-2023-09-02:/etc/wireguard# wg-quick up wg0
[#] ip link add wg0 type wireguard
[#] wg setconf wg0 /dev/fd/63
[#] ip -4 address add 10.100.0.10/32 dev wg0
[#] ip link set mtu 1420 up dev wg0
[#] ip -4 route add 192.168.100.0/24 dev wg0
[#] ip -4 route add 192.168.0.0/24 dev wg0
[#] ip -4 route add 10.100.0.0/24 dev wg0

Перевіряємо статус:

root@setevoy-do-2023-09-02:/etc/wireguard#wg show
interface: wg0
  public key: x+Pr/***TE=
  private key: (hidden)
  listening port: 59014

peer: hxz***50o=
  endpoint: 178.***.184:51820
  allowed ips: 10.100.0.0/24, 192.168.0.0/24, 192.168.100.0/24
  latest handshake: 1 minute, 51 seconds ago
  transfer: 16.21 KiB received, 21.75 KiB sent
  persistent keepalive: every 25 seconds

На що звертаємо увагу – це latest handshake, який відображає, що підключення активне, і піри один з одним змогли зв’язатись.

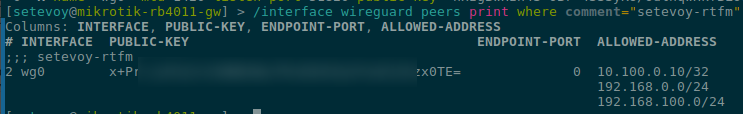

Перевіряємо peers на MikroTik:

/interface wireguard peers print where comment="setevoy-rtfm"

Перевіряємо підключення з Linux на офісний ноутбук:

root@setevoy-do-2023-09-02:~# ssh [email protected] -i .ssh/setevoy-work
[setevoy@setevoy-work ~]$

І на домашній ноут – який теж є VPN peer, і у нього дві адреси – 10.100.0.3 в мережі VPN, і 192.168.100.100 в мережі домашнього роутера.

Пробуємо його адресу в VPN:

root@setevoy-do-2023-09-02:~# ping -c 1 10.100.0.3
PING 10.100.0.3 (10.100.0.3) 56(84) bytes of data.
64 bytes from 10.100.0.3: icmp_seq=1 ttl=63 time=116 ms

--- 10.100.0.3 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 115.925/115.925/115.925/0.000 ms

І на його домашню адресу:

root@setevoy-do-2023-09-02:~# ping -c 1 192.168.100.100
PING 192.168.100.100 (192.168.100.100) 56(84) bytes of data.
64 bytes from 192.168.100.100: icmp_seq=1 ttl=63 time=36.2 ms

--- 192.168.100.100 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 36.181/36.181/36.181/0.000 ms

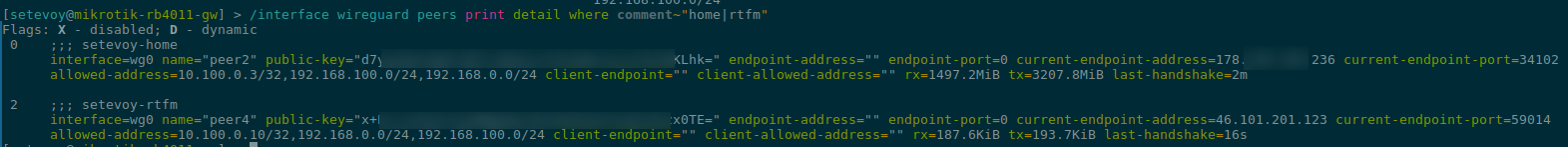

І статус всіх клієнтів на MikriTik зараз:

WireGuard Connection Troubleshooting

Для дебагу може бути корисним додати логування проходження пакетів на фаєрволі MikroTik:

/ip firewall filter add chain=forward src-address=192.168.0.0/24 dst-address=192.168.100.0/24 action=log log-prefix="office->home" place-before=0

/ip firewall filter add chain=forward src-address=192.168.100.0/24 dst-address=192.168.0.0/24 action=log log-prefix="home->office" place-before=0

Потім пінгуємо з офісу додому – тут ще була проблема:

$ ping 192.168.100.100
PING 192.168.100.100 (192.168.100.100) 56(84) bytes of data.
^C
--- 192.168.100.100 ping statistics ---
4 packets transmitted, 0 received, 100% packet loss, time 3090ms

І дивимось логи на MikroTik – тут клієнт вдома на Arch Linux вже підключений, пофіксив:

/log print where message~"office->home|home->office"
 ...
 2026-02-17 14:53:32 firewall,info home->office forward: in:wg0 out:bridge, connection-state:established proto ICMP (type 0, code 0), 192.168.100.100->192.168.0.3, len 84
 2026-02-17 14:53:33 firewall,info office->home forward: in:bridge out:wg0, connection-state:established src-mac c8:a3:62:2e:fd:cb, proto ICMP (type 8, code 0), 192.168.0.3->192.168.100.100, len 84
 2026-02-17 14:53:33 firewall,info home->office forward: in:wg0 out:bridge, connection-state:established proto ICMP (type 0, code 0), 192.168.100.100->192.168.0.3, len 84
 2026-02-17 14:53:34 firewall,info office->home forward: in:bridge out:wg0, connection-state:established src-mac c8:a3:62:2e:fd:cb, proto ICMP (type 8, code 0), 192.168.0.3->192.168.100.100, len 84
 2026-02-17 14:53:34 firewall,info home->office forward: in:wg0 out:bridge, connection-state:established proto ICMP (type 0, code 0), 192.168.100.100->192.168.0.3, len 84

Потім видаляємо, бо буде багато писати:

/ip firewall filter remove [find log-prefix="office->home"]

/ip firewall filter remove [find log-prefix="home->office"]

Або використовуємо tcpdump на хостах.

Наприклад, з офісного ноута пінгуємо домашній:

[setevoy@setevoy-work ~]  $ ping -c 1 192.168.100.100
PING 192.168.100.100 (192.168.100.100) 56(84) bytes of data.
64 bytes from 192.168.100.100: icmp_seq=1 ttl=63 time=107 ms

--- 192.168.100.100 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 106.714/106.714/106.714/0.000 ms

А на домашньому ноуті слухаємо весь ICMP:

root@setevoy-home:~ # tcpdump -i any icmp and host 192.168.100.100
tcpdump: WARNING: any: That device doesn't support promiscuous mode
(Promiscuous mode not supported on the "any" device)
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on any, link-type LINUX_SLL2 (Linux cooked v2), snapshot length 262144 bytes
14:59:17.433334 wg0   In  IP work.setevoy > setevoy-home: ICMP echo request, id 25635, seq 1, length 64
14:59:17.433381 wg0   Out IP setevoy-home > work.setevoy: ICMP echo reply, id 25635, seq 1, length 64

Якщо треба оновити параметри peer – виконуємо через interface wireguard peers set.

Для домашнього ноута при створені не задав 192.168.100.0/24 в allowed-address, треба було оновити параметр:

/interface wireguard peers set [find comment="setevoy-home"] allowed-address=10.100.0.3/32,192.168.100.0/24,192.168.0.0/24

А через те, що не було 192.168.100.0/24 в allowed-address – не було прямого підключення із 192.168.0.0/24 – бо пакет йшов через WireGuard тунель, приходив на домашній ноутбук на інтерфейс wg0, потім відправлявся на інтерфейс WiFi з адресою 192.168.100.100, але так як цього не було в allowed-address – то пакет дропався.

Готово.
